Praxisbeispiele

Beispiele für intelligente Eigenverbrauchsoptimierung.

Hier zeigen wir typische Anwendungen, bei denen überschüssiger PV-Strom sinnvoll im eigenen Gebäude genutzt werden kann. Neben technischen Beispielen wird auch sichtbar, welchen finanziellen Nutzen Eigenverbrauch, Batterie, Boiler, Wärmepumpe und E-Auto-Ladung haben können.

Mögliche Anwendungen im Alltag.

Jeder Haushalt ist anders. Deshalb wird geprüft, welche Verbraucher vorhanden sind und wie diese sinnvoll mit PV-Überschuss betrieben werden können. Die folgenden Beispiele zeigen zuerst den möglichen finanziellen Nutzen und danach typische technische Anwendungen.

Beispiel 01

Finanzieller Nutzen einer Eigenverbrauchsoptimierung

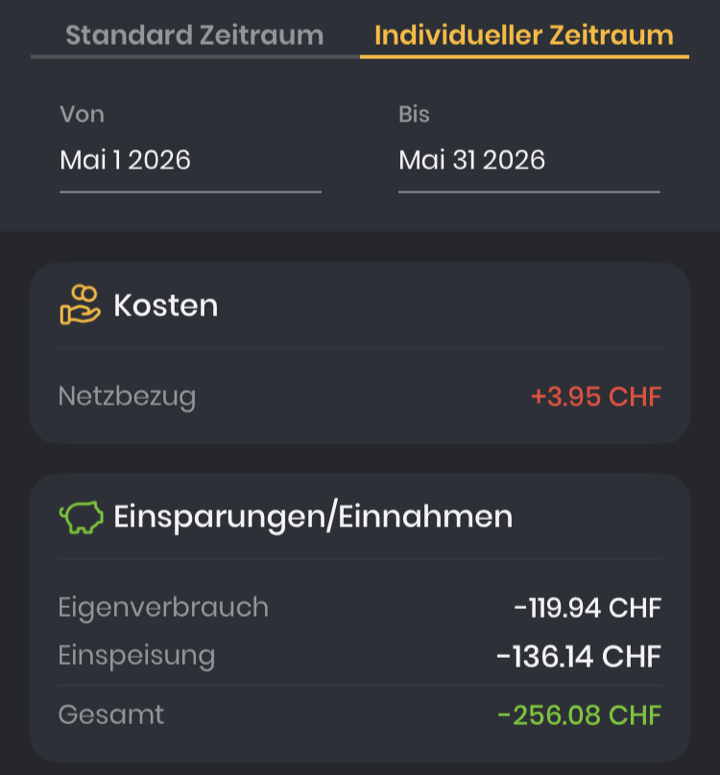

Echter Ausschnitt einer Anlage mit Einsparungen und Einnahmen im Mai
Echter Ausschnitt einer Monatsauswertung · Zum Vergrössern anklicken

Dieses Beispiel zeigt eine reale Monatsauswertung einer Anlage mit Solaranlage, Batteriespeicher, Elektro-Heizeinsatz für den Boiler, Ansteuerung der Wärmepumpe und Ladestation für ein E-Auto.

Betrachtet wird der Zeitraum vom 1. Mai bis 31. Mai. Die Auswertung zeigt, welchen finanziellen Nutzen der selbst genutzte Solarstrom und die Einspeisung von überschüssiger Solarenergie erzeugen können.

Einsparung durch Eigenverbrauch 119.94 Fr. Solarstrom direkt selbst genutzt
Einnahmen durch Einspeisung 136.14 Fr. Überschüssige Energie ins Netz geliefert
Kosten Netzbezug 3.95 Fr. Reststrom aus dem Netz bezogen
Einsparungen und Einnahmen im Mai 256.08 Fr.
Detailwerte und Berechnung anzeigen
Zeitraum 1. Mai bis 31. Mai
Verbrauch 808 kWh
Solarenergie 2.03 MWh
Eigenverbrauch 894 kWh
Batteriebezug 254 kWh
Export / Einspeisung 1.13 MWh
Netzbezug 15.6 kWh
Tarif Bezug 25.41 Rp./kWh
Tarif Lieferung 12.00 Rp./kWh

Die Auswertung unterscheidet zwischen Einsparungen/Einnahmen und den verbleibenden Kosten für den Netzbezug. Die Einsparungen und Einnahmen betragen zusammen 256.08 Fr..

Nach Abzug des Netzbezugs ergibt sich ein möglicher Netto-Vorteil von 252.13 Fr..

Rechnung: 119.94 Fr. + 136.14 Fr. = 256.08 Fr.
Netto nach Netzbezug: 256.08 Fr. - 3.95 Fr. = 252.13 Fr.

Beispiel 02

Heizstab an Solarstrom anpassen

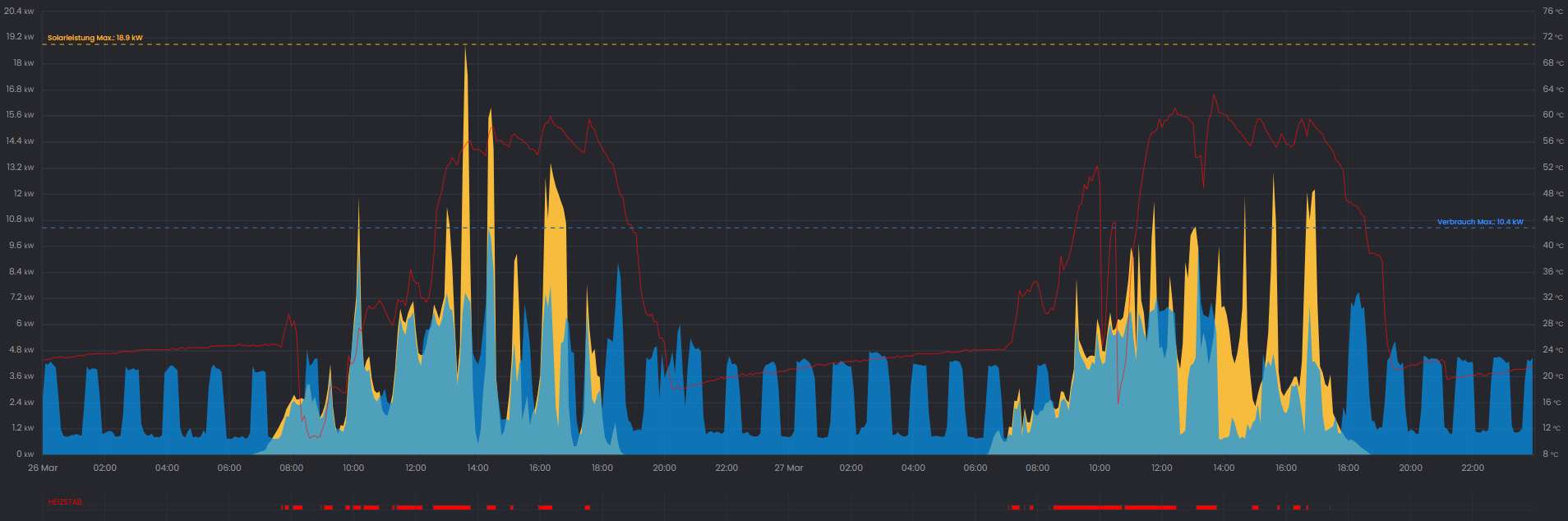

Beispiel Heizstab Warmwasser mit solaroptimierter Leistungsanpassung
Heizstab-Leistung für Warmwasser
PV-Überschuss / verfügbarer Solarstrom
Energieverbrauch im Gebäude

In diesem Beispiel wird gezeigt, wie die Leistung des Heizstabs für die Warmwasserbereitung an den verfügbaren Solarstrom angepasst wird. Sobald PV-Überschuss vorhanden ist, kann der Heizstab gezielt mehr Leistung aufnehmen und damit Warmwasser mit eigenem Solarstrom erzeugen.

In diesem Beispiel ist nur der Heizstab eingebunden und somit die minimale Optimierung der Anlage.

Beispiel 03

Heizstab und Ladestation solaroptimiert betreiben

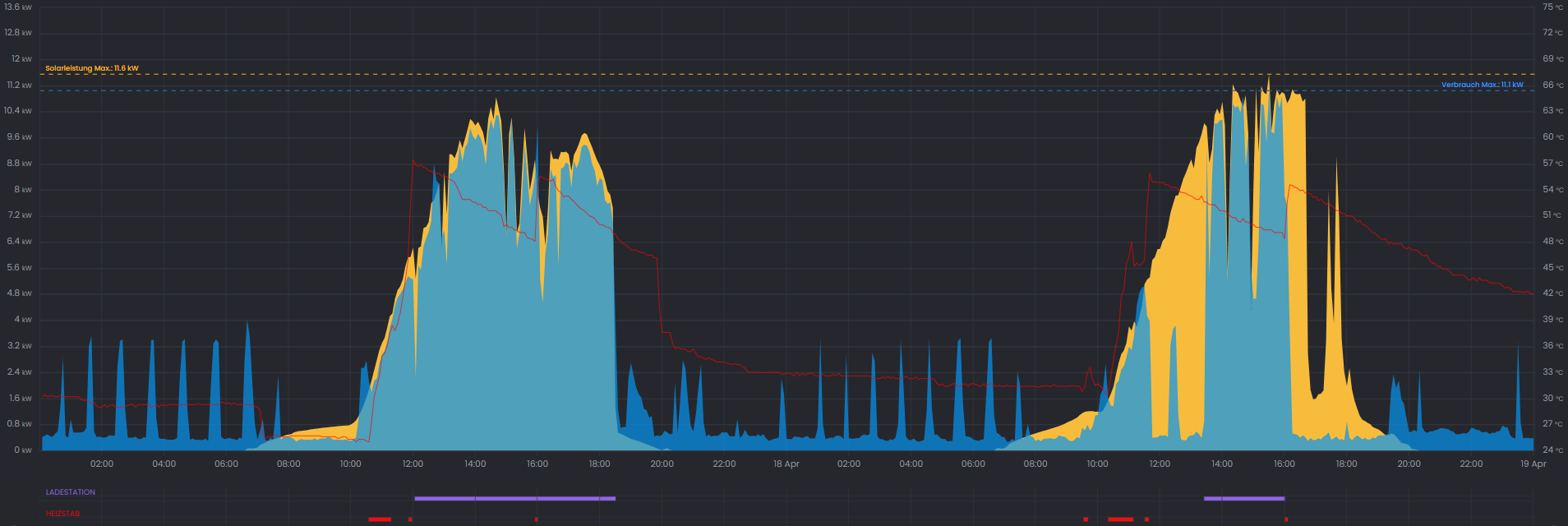

Beispiel Heizstab und Ladestation mit PV-Überschuss
Temperatur Warmwasser
Leistung Ladestation / Wallbox
PV-Überschuss / verfügbarer Solarstrom
Energieverbrauch im Gebäude

In diesem Beispiel wird gezeigt, wie zu einem Heizstab eine Ladestation mit dem vorhandenen Solarstrom abgestimmt werden kann. Die Ladestation kann Ladephasen bevorzugt in Zeiten mit PV-Überschuss legen.

Die Ladestation wird mit dem violetten Balken angezeigt. So kann überschüssiger Solarstrom gezielt für das Fahrzeug genutzt werden, statt ihn direkt ins Netz zurückzuspeisen.

Beispiel 04

Wärmepumpen-Taktung erkennen und verbessern

Vorher: häufige Taktung
Vorher: schlecht eingestellte Wärmepumpe mit häufiger Taktung
Zum Vergrössern Bild anklicken

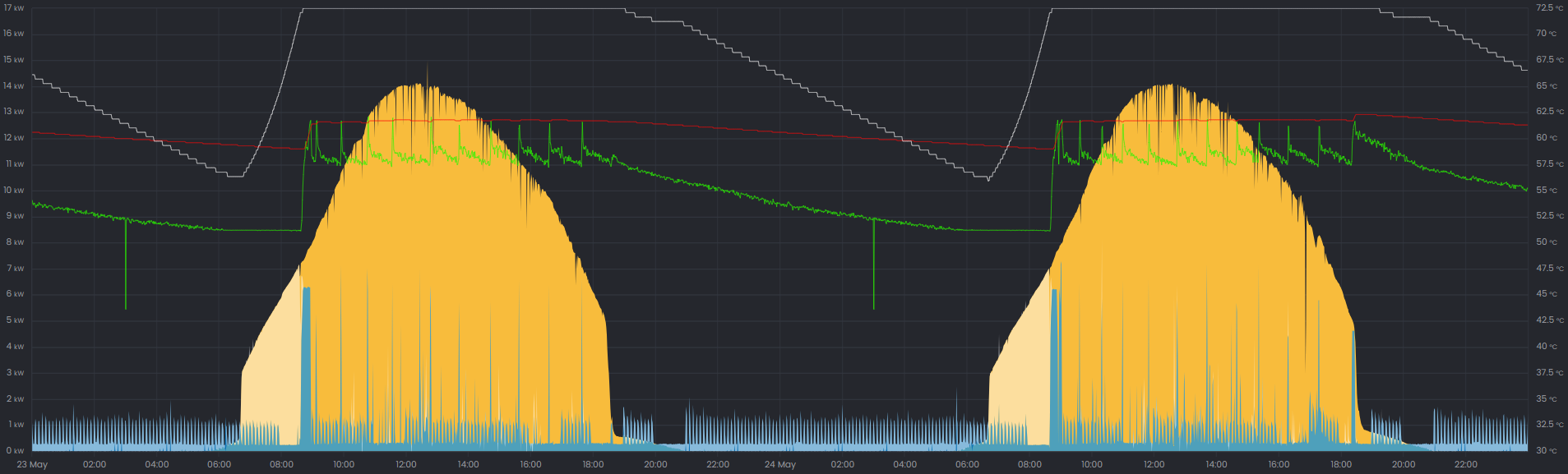

Nachher: ruhiger Betrieb nach Einstellung
Nachher: optimierte Wärmepumpe mit ruhigerem Betrieb ohne häufige Taktung
Zum Vergrössern Bild anklicken
Batterieladestand
Temperatur Warmwasser
Vorlauftemperatur Wärmepumpe
PV-Überschuss
Energieverbrauch
Batterieladung mit PV-Überschuss
Batterieentladung für Verbrauch ohne PV-Produktion

Im Vorher-Bild ist eine ungünstige Taktung sichtbar: Die Wärmepumpe startet ungefähr alle 30 Minuten und läuft jeweils nur rund 20 Minuten. Solche kurzen und häufigen Laufzeiten können auf eine falsche Einstellung, eine ungünstige Regelung oder eine nicht optimal abgestimmte Anlage hinweisen.

Im Nachher-Bild ist die Situation nach der Anpassung dargestellt: Die Wärmepumpe läuft ruhiger und länger am Stück. Dadurch werden unnötige Starts reduziert, die Anlage arbeitet gleichmässiger und der Betrieb kann besser mit PV-Überschuss abgestimmt werden.

Beispiel 05

Batterie gezielt laden und nutzen

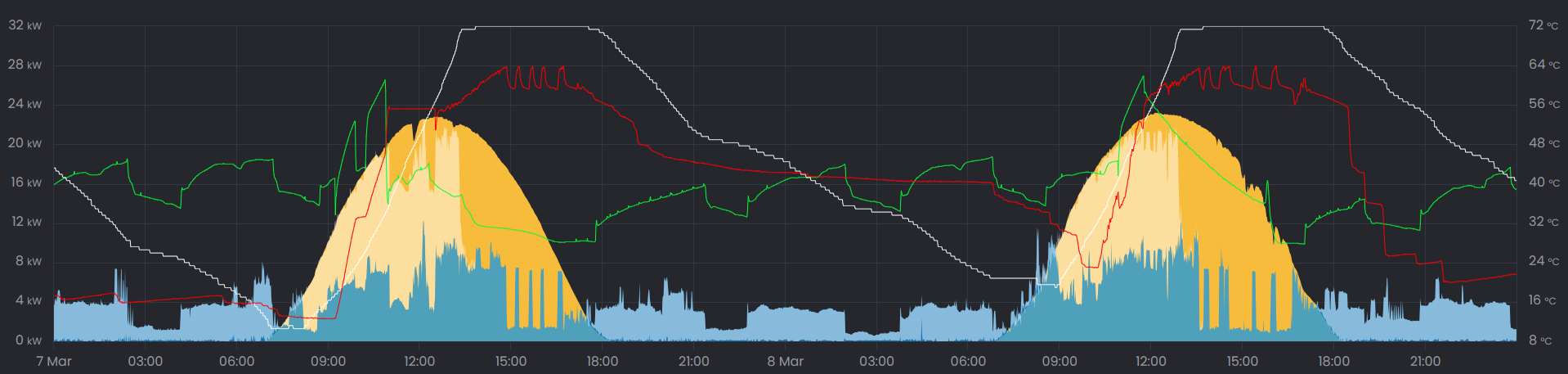

Beispiel Batteriespeicher für PV-Strom
Batterieladestand
Temperatur Warmwasser
Vorlauftemperatur Wärmepumpe
PV-Überschuss
Energieverbrauch
Batterieladung mit PV-Überschuss
Batterieentladung für Verbrauch ohne PV-Produktion

Der Batteriespeicher nimmt überschüssigen PV-Strom auf und stellt ihn später wieder zur Verfügung, zum Beispiel am Abend oder in der Nacht, wenn keine PV-Produktion mehr vorhanden ist.

Hinweis: Die Beispiele und Werte dienen zur Veranschaulichung. Der tatsächliche Nutzen hängt von Anlagegrösse, Verbrauchsprofil, Stromtarifen, Einspeisevergütung, Batteriegrösse und den eingebundenen Verbrauchern ab.

Möchtest du wissen, was bei dir möglich ist?

Schreib uns kurz, welche PV-Anlage und welche Verbraucher vorhanden sind. Wir prüfen, welche Optimierung sinnvoll wäre.
